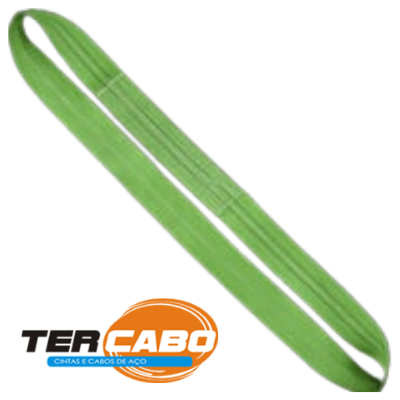

Anel 7:1
ANEL 7:1 Padrão internacional de cores
DESCRIÇÃO DO PRODUTO
As cintas para elevação de carga modelo ANEL são confeccionadas com fios de Poliéster alta tenacidade que são tratados no processo de pigmentação para garantir alta resistência à abrasão e ao envelhecimento do tecido. Todas as cintas de elevação de carga recebem etiqueta de identificação com todos os dados do produto rastreáveis e identificação de capacidade bordada no corpo para auxiliar na escolha da capacidade.
Produzida conforme a NBR 15637-1.
TABELAS TÉCNICAS
FS 7:1 – ANEL CORPO DUPLO
| Código | Largura (mm) | Cor | Comprimento Mínimo (m) | Capacidade em tonelada | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vertical | Forca | Cesto | Cesto até 45º | Cesto até 60º | Circular Simples até 45º | Circular Simples até 60º | Direto até 45º 2 cintas | Direto até 60º 2 cintas | Enforcado até 45º 2 cintas | Enforcado até 60º 2 cintas | ||||
|
|
|
|
|
|
|
||||||||
| Fator de uso | 1,0 | 0,8 | 2,0 | 1,4 | 1,0 | 0,7 | 0,5 | 1,4 | 1,0 | 1,12 | 0,8 | |||
| 23030D | 30 |
|
0,5 | 2,00 | 1,60 | 4,00 | 2,80 | 2,00 | 1,40 | 1,00 | 2,80 | 2,00 | 2,24 | 1,60 |
| 23060D | 60 |
|
0,8 | 4,00 | 3,20 | 8,00 | 5,60 | 400 | 2,80 | 2,00 | 5,60 | 400 | 4,48 | 3,20 |
| 23090D | 90 |
|
0,8 | 6,00 | 4,80 | 12,00 | 8,40 | 6,00 | 4,20 | 3,00 | 8,40 | 6,00 | 6,72 | 4,80 |
| 23120D | 120 |
|
0,9 | 8,00 | 6,40 | 16,00 | 11,20 | 8,00 | 5,60 | 4,00 | 11,20 | 8,00 | 8,96 | 6,40 |
| 23150D | 150 |
|
1,0 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 7,00 | 5,00 | 14,00 | 10,00 | 11,20 | 8,00 |
| 23180D | 180 |
|
1,0 | 12,00 | 9,60 | 24,00 | 16,80 | 12,00 | 8,40 | 6,00 | 16,80 | 12,00 | 13,44 | 9,60 |
| 23240D | 240 |
|
1,1 | 16,00 | 32,00 | 12,80 | 22,40 | 16,00 | 11,20 | 8,00 | 22,40 | 16,00 | 17,92 | 12,80 |
| 23300D | 300 |
|
1,2 | 20,00 | 16,00 | 40,00 | 28,00 | 20,00 | 14,00 | 10,00 | 28,00 | 20,00 | 22,40 | 16,00 |
FS 7:1 – ANEL CORPO QUÁDRUPLO
| Código | Largura (mm) | Cor | Comprimento Mínimo (m) | Capacidade em tonelada | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vertical | Forca | Cesto | Cesto até 45º | Cesto até 60º | Circular Simples até 45º | Circular Simples até 60º | Direto até 45º 2 cintas | Direto até 60º 2 cintas | Enforcado até 45º 2 cintas | Enforcado até 60º 2 cintas | ||||
|
|
|
|
|
|
|
|
||||||||
| Fator de uso | 1,0 | 0,8 | 2,0 | 1,4 | 1,0 | 0,7 | 0,5 | 1,4 | 1,0 | 1,12 | 0,8 | |||
| 23060Q | 60 |
|
0,8 | 8,0 | 6,40 | 16,00 | 11,20 | 8,00 | 5,60 | 4,00 | 11,20 | 8,00 | 8,96 | 6,40 |
| 23090Q | 90 |
|
0,8 | 6,00 | 4,80 | 12,00 | 8,40 | 6,00 | 4,20 | 3,00 | 8,40 | 6,00 | 6,72 | 4,80 |
| 23120Q | 120 |
|
0,9 | 8,00 | 6,40 | 16,00 | 11,20 | 8,00 | 5,60 | 4,00 | 11,20 | 8,00 | 8,96 | 6,40 |
| 23150Q | 150 |
|
1,0 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 7,00 | 5,00 | 14,00 | 10,00 | 11,20 | 8,00 |
| 23180Q | 180 |
|
1,0 | 12,00 | 9,60 | 24,00 | 16,80 | 12,00 | 8,40 | 6,00 | 16,80 | 12,00 | 13,44 | 9,60 |
| 23240Q | 240 |
|
1,1 | 16,00 | 32,00 | 12,80 | 22,40 | 16,00 | 11,20 | 8,00 | 22,40 | 16,00 | 17,92 | 12,80 |
| 23300Q | 300 |
|
1,2 | 20,00 | 16,00 | 40,00 | 28,00 | 20,00 | 14,00 | 10,00 | 28,00 | 20,00 | 22,40 | 16,00 |
AVISO IMPORTANTE
NÃO UTILIZAR EM CANTOS VIVOS OU ARESTAS SEM AS DEVIDAS PROTEÇÕES; NÃO EXCEDER A CARGA DE TRABALHO.
CARACTERÍSTICAS
- 100% Poliéster: Maior capacidade movimentação de carga, baixo alongamento com elevada resistência a abrasão.
- Elevada resistência à intempéries: Exposição a radiação ultravioleta, umidade, mofo, boa resistência a produtos químicos (consultar aplicação) além de serem laváveis em soluções neutras.
- Todos os modelos recebem reforço nos pontos de içamento.
- Consulte proteções extras para os olhais e as proteções disponíveis para o corpo das cintas para elevação de carga.
