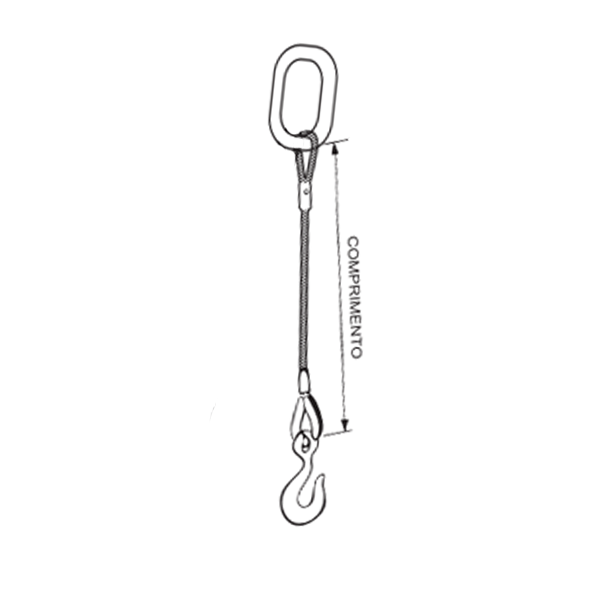

Superlaço ramal comum 1 ramal
Superlaço ramal comum 1 ramal
DESCRIÇÃO DO PRODUTO
O super laço cabo de aço pode ser fabricado através dos cabos de aços polidos, galvanizados ou inoxidáveis. Desse modo, a matéria-prima utilizada na fabricação é submetida a provas rigorosas que correspondem às mais exigentes especificações utilizadas na fabricação dos cabos de aço. Sendo assim, os materiais garantem a segurança e a boa qualidade do produto que é utilizado para movimentação de cargas e outros.
TABELAS TÉCNICAS
Superlaço ramal comum 1 ramal
|
DIAMETRO NOMINAL DO CABO DE AÇO NOMINAL DIAMETER ROPE |
COMPRIMENTO (M) |
DIMENSÕES APROXIMADAS DO OLHAL (MM) DIMENSIONS OF EYE (MM) |
SIMPLES VERTICAL | FORÇA | VERTICAL DUPLO |
CARGA TRABALHO EM TF WORNING LOAD IN TF |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM MILIMITER | POLEGADAS INCHES | MINIMUM LENGHT (M) |
NORMAL NORMAL |
C/ SAPATILHO WITH THIMBLE |
|
|
|
2 SUPERLAÇOS 2 LEGS OF SINGS |
||||
| SINGLE VERTICAL | CHOCKER | BASKET |
|
|
|
|||||||
| 6,4 | 1/4" | 0,40 | 110 | 55 | 29 | 16 | 0,5 | 0,4 | 1,0 | 0,9 | 0,7 | 0,5 |
| 8,0 | 5/16" | 0,50 | 135 | 65 | 36 | 20 | 0,8 | 0,6 | 1,6 | 1,4 | 1,1 | 0,8 |
| 9,5 | 3/8" | 0,60 | 160 | 80 | 43 | 24 | 1,1 | 0,8 | 2,2 | 2,0 | 1,6 | 1,1 |
| 13,0 | 1/2" | 0.80 | 215 | 110 | 59 | 33 | 1,9 | 1,3 | 3,8 | 3,3 | 2,7 | 1,9 |
| 16,0 | 5/8" | 1.00 | 265 | 135 | 72 | 40 | 3,0 | 2,1 | 6,0 | 5,2 | 4,2 | 3,0 |
| 19,0 | 3/4" | 1,20 | 315 | 160 | 86 | 48 | 4,3 | 3,0 | 8,6 | 7,4 | 6,1 | 4,3 |
| 22,0 | 7/8" | 1,4 | 365 | 185 | 99 | 55 | 5,8 | 4,0 | 11,6 | 10,0 | 8,2 | 5,8 |
| 26,0 | 1" | 1,60 | 430 | 215 | 117 | 65 | 7,5 | 5,3 | 15,0 | 13,0 | 10,6 | 7,5 |
| 29,0 | 1.1/4 | 1,80 | 480 | 240 | 131 | 73 | 9,4 | 6,6 | 18,8 | 16,3 | 13,3 | 9,4 |
| 32,0 | 1.1/4" | 2,00 | 530 | 265 | 144 | 80 | 11,6 | 8,1 | 23,2 | 20,1 | 16,4 | 11,6 |
| 35,0 | 1.3/8" | 2,20 | 580 | 290 | 171 | 95 | 14,0 | 9,8 | 28,0 | 24,2 | 19,8 | 14,0 |
| 38,0 | 1.1/2" | 2,40 | 630 | 315 | 171 | 95 | 16,5 | 11,5 | 33,0 | 28,6 | 23,3 | 16,5 |
| 45,0 | 1.3/4 | 2,80 | 740 | 370 | 200 | 110 | 21,8 | 15,2 | 43,6 | 37,7 | 30,8 | 21,8 |
| 52,0 | 2" | 3,20 | 855 | 425 | 230 | 130 | 28,1 | 19,7 | 56,2 | 48,6 | 39,7 | 28,1 |
| 58,0 | 2.1/4" | 3,60 | 955 | 475 | 230 | 130 | 35,1 | 24,6 | 70,2 | 60,8 | 49,6 | 35,1 |
| 64,0 | 2.1/2 | 4,00 | 1055 | 526 | 285 | 160 | 42,8 | 30,0 | 85,6 | 74,2 | 60,6 | 42,8 |
| 71,0 | 2.3/4 | 4,40 | 1170 | 585 | 320 | 175 | 51,3 | 35,9 | 102,6 | 88,9 | 72,5 | 51,3 |
| 77,0 | 3" | 4,70 | 1270 | 635 | 345 | 190 | 60,5 | 42,3 | 121,0 | 104,8 | 85,5 | 60,5 |
AVISO IMPORTANTE
NÃO UTILIZAR EM CANTOS VIVOS OU ARESTAS SEM AS DEVIDAS PROTEÇÕES; NÃO EXCEDER A CARGA DE TRABALHO.
CARACTERÍSTICAS
- 100% Poliéster: Maior capacidade movimentação de carga, baixo alongamento com elevada resistência a abrasão.
- Elevada resistência à intempéries: Exposição a radiação ultravioleta, umidade, mofo, boa resistência a produtos químicos (consultar aplicação) além de serem laváveis em soluções neutras.
- Todos os modelos recebem reforço nos pontos de içamento.
- Consulte proteções extras para os olhais e as proteções disponíveis para o corpo das cintas para elevação de carga.
